Hydraulique de base/avancé avec écran, simple

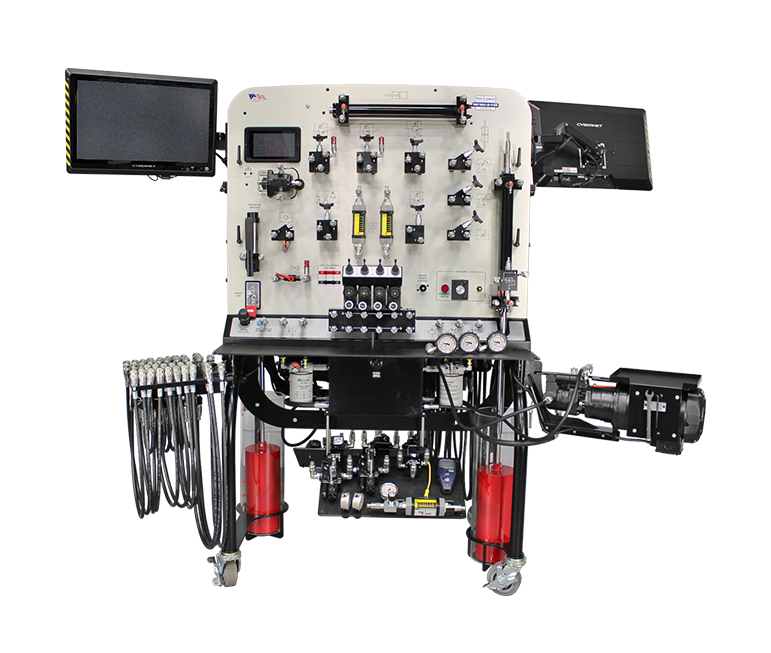

Le simulateur FP-MF102S-H-TSE offre les mêmes avantages que ceux des modèles FP-MF102S-H et FP-MF102S-H-TS. Cependant, les concepteurs de FPTI y ont intégré un écran tactile de 15 po (37,5 cm) afin de permettre à l’étudiant de réaliser toutes les tâches de dépannage en effectuant un diagnostic complet du système hydraulique aux moyens d’un logiciel. En effet, l’ordinateur intégré au simulateur comporte notamment des programmes et activités en hydraulique appliquée ainsi qu’un logiciel de dépannage de système. Par surcroît, à partir d’un module optionnel du simulateur, le formateur peut aussi programmer dans la base de données d’autres profils de système hydraulique lui permettant d’enseigner pratiquement tous les systèmes hydrauliques utilisés pour l’équipement industriel courant.

Technical Details

Spécification
Code de produit FP-MF102S-H-TSE

Attraits pédagogiques

Permet d’enseigner l'hydraulique de base et appliquée dans les systèmes utilisés aujourd'hui en industrie.

Permet de dépanner les systèmes hydrauliques et en faire l'entretien des composants.

Permet d’avoir accès à des listes de tâches en hydraulique appliquée par le biais d'un PC intégré à écran tactile.

Permet de programmer des systèmes hydrauliques grâce au logiciel intégré.

Liste des composants

Les mêmes composants que les modèles FP-MF102S-H et FP-MF102S-H-TS.

Module PC avec écran tactile couleurs de 15 po (37,5 cm).

Modules optionnels complémentaires à la série FP-MF100.

Pompe (1) à cylindrée variable et à piston axial, à circuits de compensation de pression et de régulation de débit, avec échelles de réglage du débit (1,03.0 GPM; 3,79-11 LPM) et de la pression (200-1000 psi).

Moteur électrique monophasé (1), 115 V, TEFC, 1750 RPM, type C, dispositif de protection de surcharge thermique.

Interrupteur de mise sous/hors tension pour moteur électrique (1) avec mécanisme de verrouillage, dispositif de protection de surcharge thermique et bouton de réenclenchement manuel.

Réservoir hydraulique (1) avec capacité de 17 L (4,5 gallons).

Dispositif de filtration.

Distributeurs à commande directionnelle (5).

Soupape de surpression pilotée à distance (1).

Soupape de surpression à action directe (1).

Soupape de séquence (1).

Soupape réductrice de pression (1).

Soupape d’équilibrage avec régulateur réversible (1).

Soupape réglable à pointeau (1).

Régulateur de débit avec compensation de pression, de type restricto-changeur (1).

Régulateur de débit sans compensation de pression (1).

Clapet antiretour ordinaire de ligne (1).

Clapet antiretour à ouverture par pression pilote, avec piston et plongeur (1).

Vérin à simple tige et à double effet (1).

Vérin à double tige et à double effet, avec activation et désactivation de charge (1).

Moteur hydraulique (1), bidirectionnel, à engrenages et à couple variable.

Indicateurs de débit de ligne (2), 2,0 GPM (7,57 LPM).

Tachymètre numérique pour lire la vitesse du moteur hydraulique (1).

Ampèremètre analogique (1), intégré au panneau de montage.

Indicateur de température numérique à 2 échelles (1), pour l'huile et l'air ambiant.

Chronomètre électronique avec remise à zéro automatique (1).

Manomètres à glycérine (3) de type bourdon (0 – 1000 psi) avec adaptateurs à branchement raide.

Charge intégrée avec commande mécanique 45 kg (100 lb).

Support à flexibles et à joints de raccordement (1).

Flexibles (6) - 61 cm (24”), SAE 100-R1 avec adaptateurs à branchement rapide.

Flexibles (12) - 102 cm (40”), SAE 100-R1 avec adaptateurs à branchement rapide.

Rallonges de flexible (2) avec adaptateurs à branchement rapide.

Raccords en T (6) avec adaptateurs à branchement rapide.

Pompe de test de pression et de fuite (1).

Module PC avec écran tactile couleurs de 15 po (37,5 cm) (1).

Fautes disponibles

Vérin à double tige et à double effet.

Soupape de surpression à action directe.

Soupape de surpression pilotée à distance.

Soupape de séquence.

Soupape d’équilibrage.

Soupape réductrice de pression.

Soupape de surpression pilotée à distance.

Clapet antiretour ordinaire de ligne.

Distributeurs à commande directionnelle.

Moteur hydraulique bidirectionnel.

Pompe hydraulique.

Faute courante reliée à une électrovanne de distributeur à commande directionnelle.
