Technical Details
| Spécification | |
|---|---|

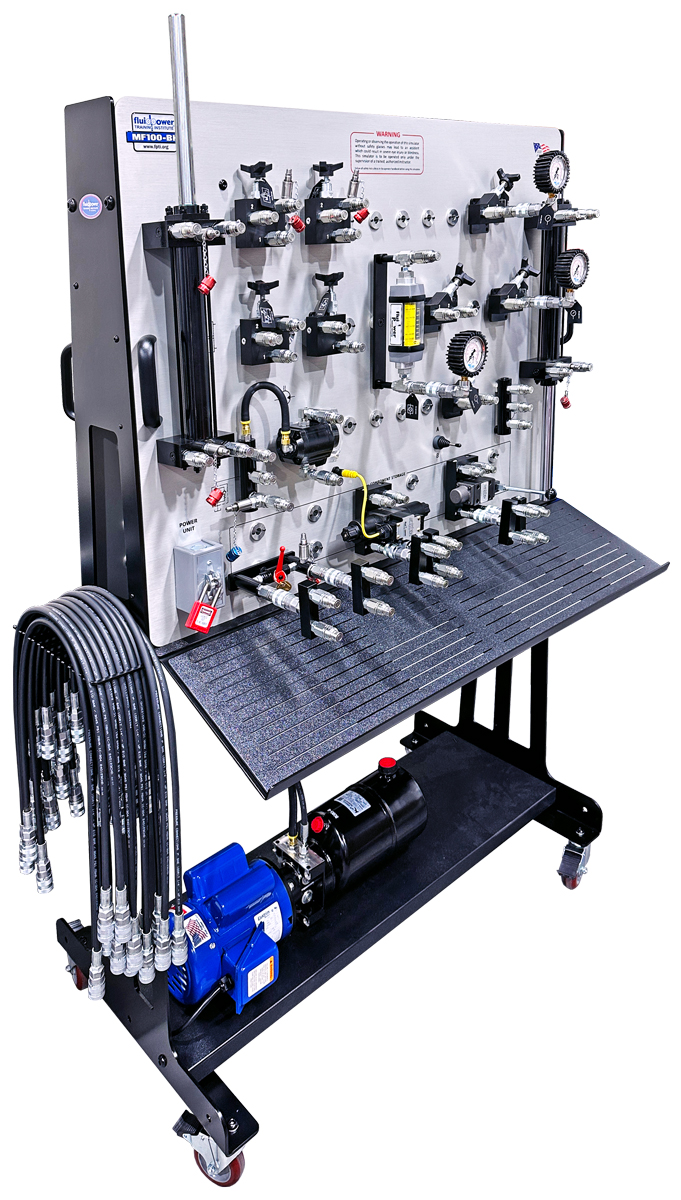

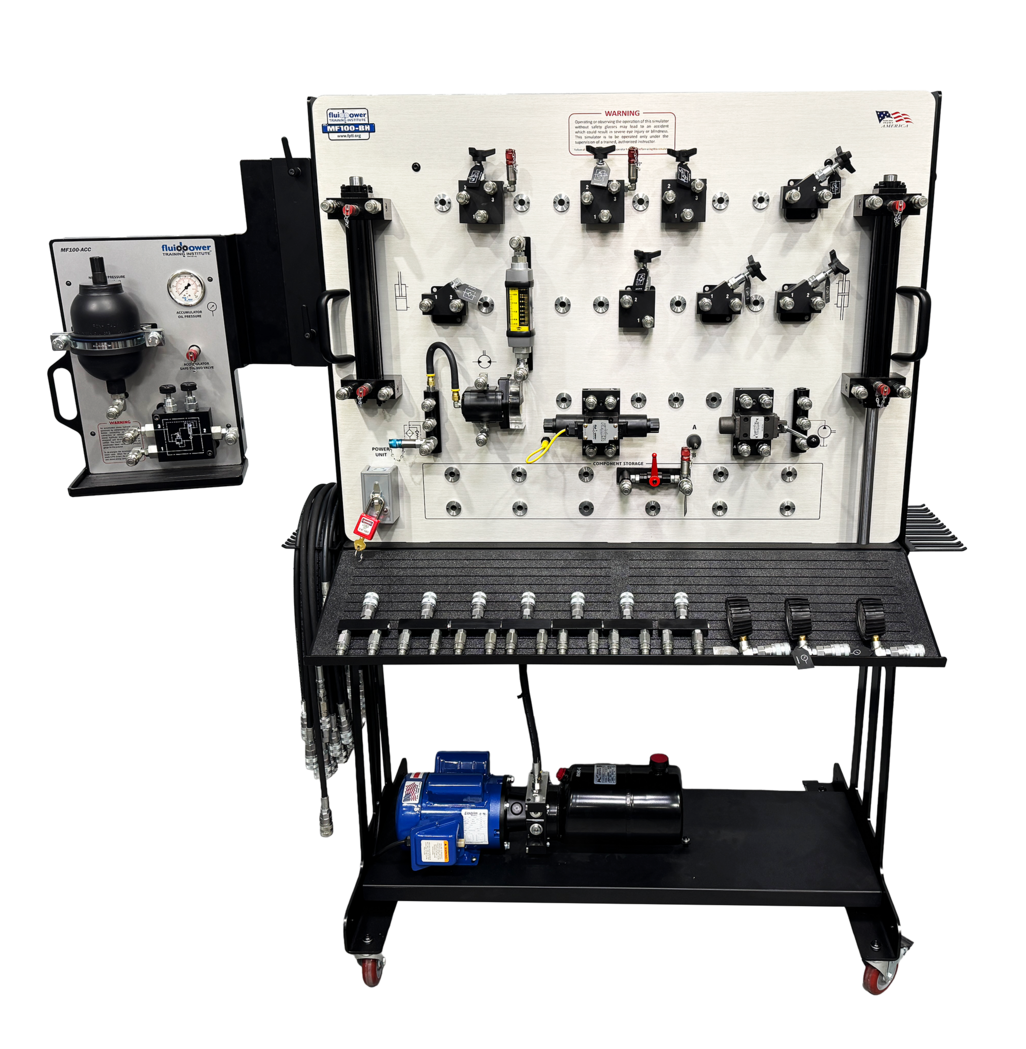

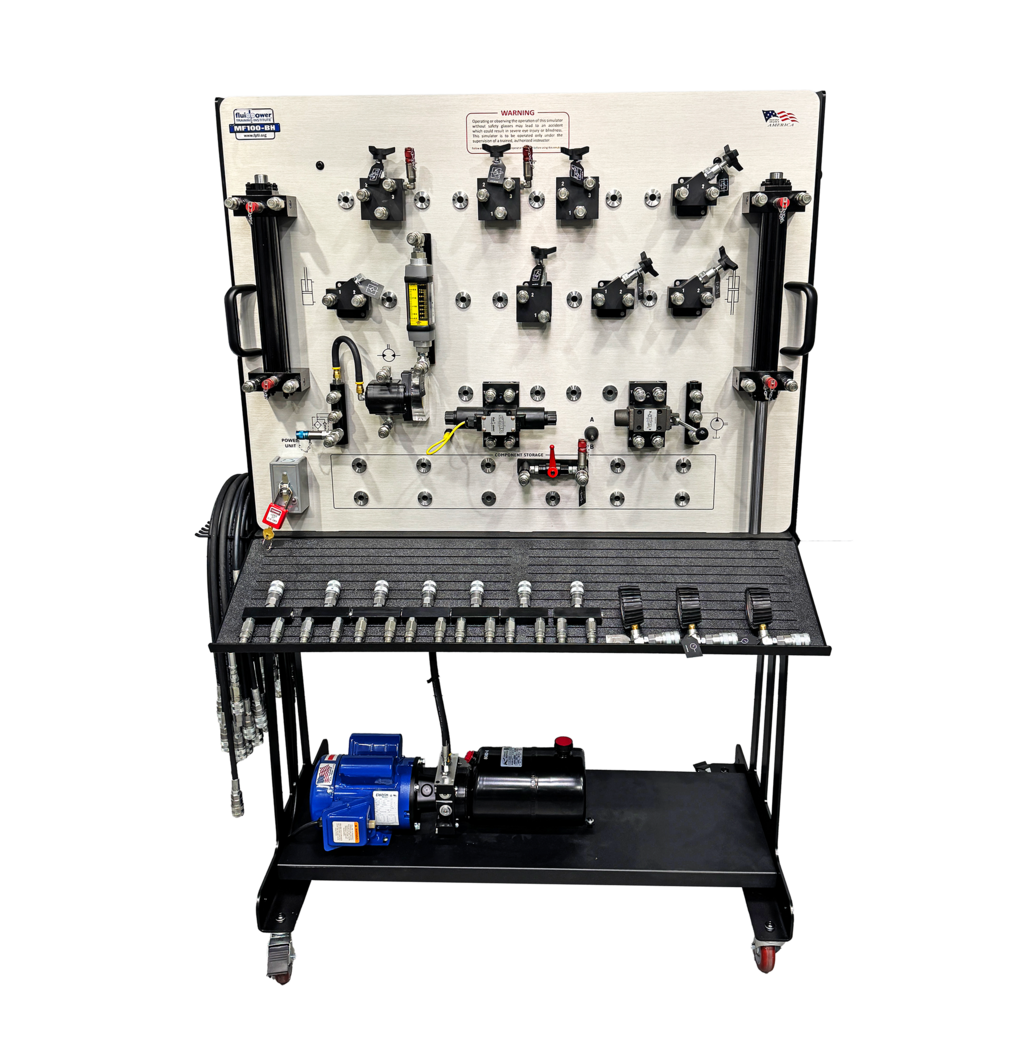

| Code de produit | FP-MF100S-BH |
Attraits pédagogiques | Peuvent être configurés avec les composants hydrauliques de votre choix. Conçus pour l’enseignement de tous les aspects de l’hydraulique tels que : Principes et lois de l’hydraulique de base; Fonctionnement des composants; Interaction des composants; Symboles en hydraulique; Résolution de problèmes. |
|---|---|
Liste de composants | Un (1) panneau de montage simple côté; Une (1) source d'alimentation; Un (1) distributeur à commande directionnelle, centre ouvert, commandé par leviers, 3 positions, 4 voies; Un (1) distributeur à commande directionnelle, centre tandem, commandé par électrovanne, 3 positions, 4 voies; Une (1) soupape de surpression à action directe; Une (1) soupape de surpression pilotée à distance; Une (1) soupape de séquence; Une (1) soupape réductrice de pression; Une (1) soupape réglable à pointeau; Un (1) régulateur de débit sans compensation de pression; Un (1) régulateur de débit avec compensation de pression, de type restricto-changeur; Un (1) clapet antiretour ordinaire de ligne; Un (1) vérin hydraulique à simple tige et à double effet; Un (1) vérin hydraulique à double tige et à double effet; Un (1) moteur hydraulique à engrenages; Six (6) raccords en T avec adaptateurs à branchement rapide; Une (1) vanne isolante à bille; Un (1) collecteur pression; Un (1) collecteur retour; Trois (3) manomètres — 1000 psi (69 bar); Un (1) indicateur de débit — 2.0 gmp (7.57 lpm); Six (6) flexibles - 61 cm (24”), SAE 100-R1 avec adaptateurs à branchement rapide; Douze (12) flexibles - 102 cm (40”), SAE 100-R1 avec adaptateurs à branchement rapide; Un (1) manuel de travaux pratiques (version anglaise livrée avec l’ensemble, version française en option); Un (1) guide du formateur (en anglais); Une (1) trousse de présentations PowerPoint® sur CD-ROM (en anglais). |
