Pompe à Cylindrée Variable Avec Centrage En Coupe

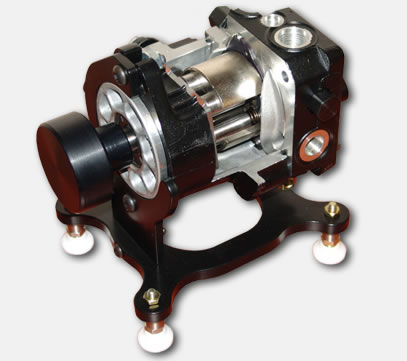

Les détails recherchés du modèle en coupe FP-VDP-CM permet à l'étudiant de visualiser le fonctionnement d'une pompe hydrostatique à piston axial et à dépassement de centre.

Technical Details

Spécification
Code de produit FP-VDP-CM

Attraits pédagogiques

Boîtier mis en coupe pédagogique pour exposer tous les composants internes.

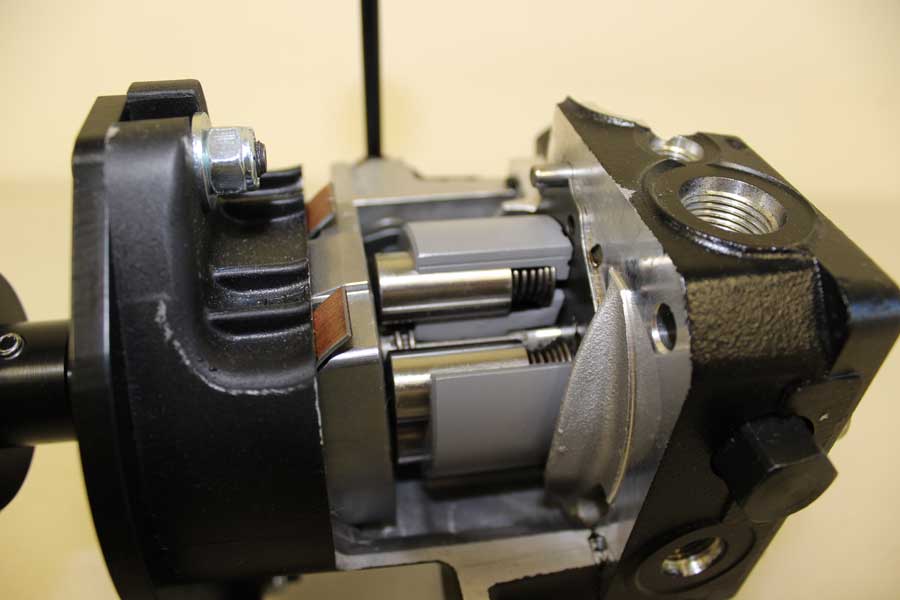

Barillet découpé jusqu'à l'arbre d'entraînement.

Plateau cyclique équipé d'une poignée qui permet de l'actionner.

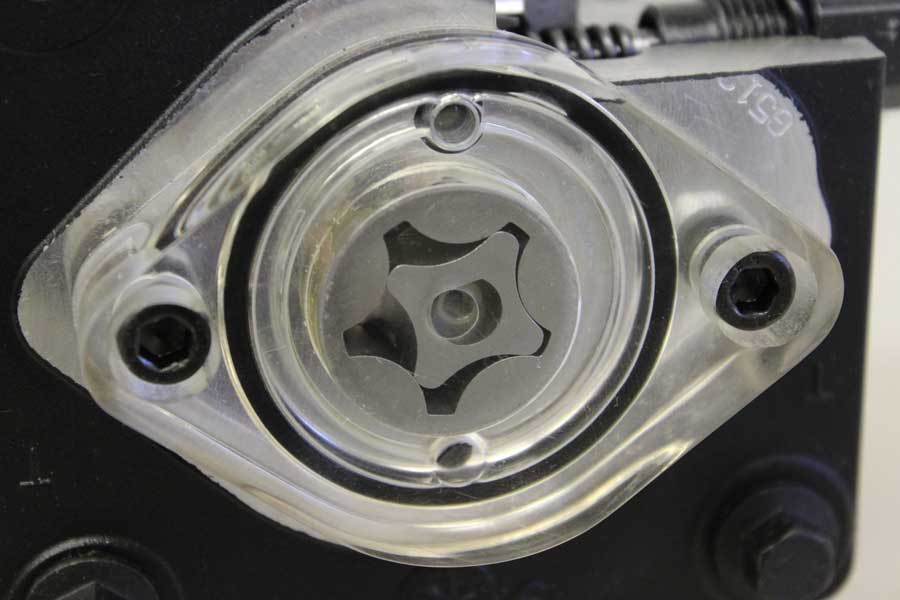

Pompe gérator montée à l'arrière avec boîtier entièrement transparent, qui laisse voir le clapet de décharge de la pression de gavage.

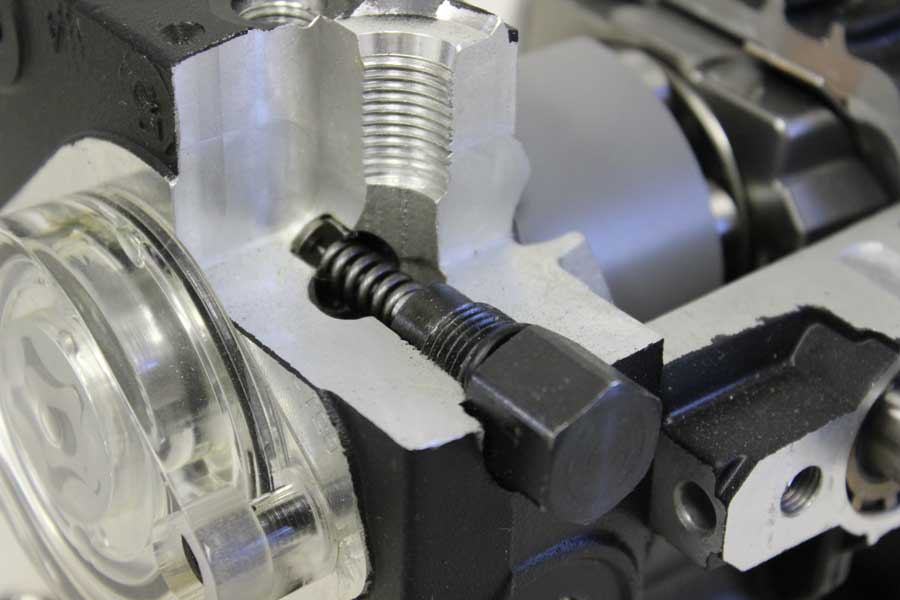

Pompe équipée de deux soupapes de surpression principales et d'une soupape de dérivation de traction.

Levier fixé sur l'arbre d'entraînement pour faciliter sa rotation.

Permet de voir facilement le déplacement du plateau cyclique vers le centre qui inverse par la suite le débit de la pompe alors que l'arbre d'entraînement tourne dans le même sens de rotation.
