Simulateur Hydraulique De Base 1-Human Power

Ajouter au panier de soumission Ajouter à la liste de souhaits

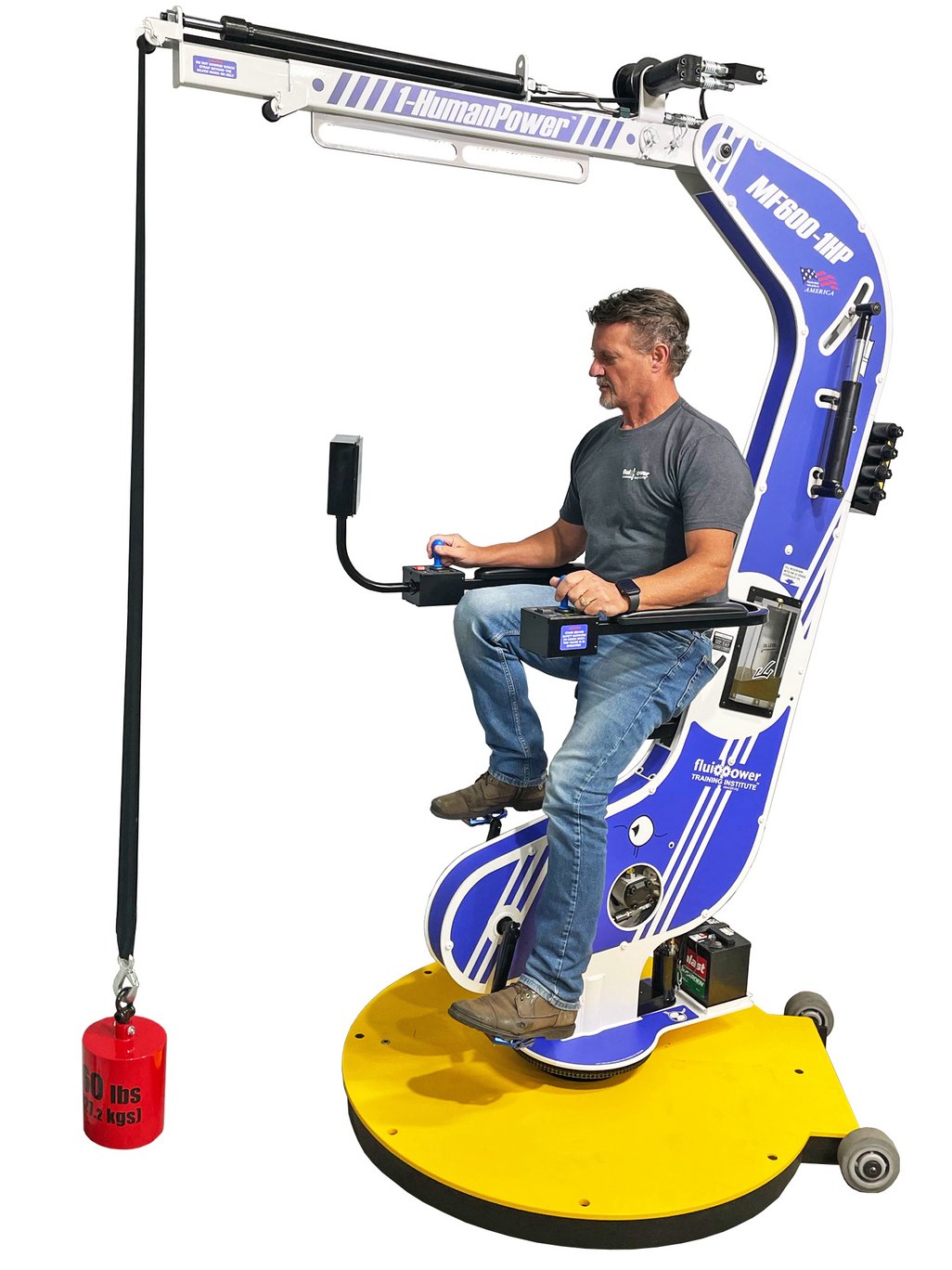

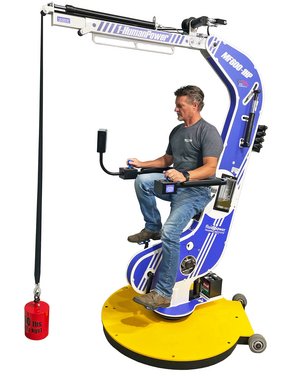

Le banc didactique FP-MF600-1HP, est le système sans émissions 1-HumanPower™ qui a été conçu pour aider les étudiants à mieux comprendre la base de l'hydraulique en ce qui concerne la puissance, le débit et la pression.Cet ensemble didactique est le seul système sur le marché qui permet aux étudiants de voir littéralement comment les augmentations et les diminutions de vitesse de la pédale sont liées à celles de l'actionneur. De plus, l'utilisation intelligente des surfaces et des poids permet aux étudiants de voir la relation entre la pression et l'actuateur en termes de force et de couple. Les changements de « puissance humaine » en réaction aux augmentations et diminutions de vitesse de la pédale (le débit) et à sa force et à son couple (la pression) permettent aux étudiants d'établir un lien entre ces changements et la puissance d'entrée d'un système hydraulique.Le FP-MF600-1HP incite l'étudiant à pédaler pour comprendre réellement les principes fondamentaux qui sont parfois difficiles à saisir avec la théorie.

Technical Details

Spécification
Code de produit FP-MF600-1HP

Attraits pédagogiques

Le vérin de flèche permet aux étudiants de voir comment la pression réagit aux changements de surface lorsque la charge est constante.

Étant donné que l'étudiant agit en tant que moteur principal du système, il lui est possible de voir directement comment les changements de vitesse de la pédale sont liés aux changements de vitesse de l'actionneur.

Permet également à l'étudiant de calculer son temps de réaction en exerçant plus ou moins de puissance en réponse aux changements de débit et de pression.

Caractéristiques

Moteur principal : l'étudiant.

Alimentation : l'énergie humaine et mécanique qui est convertie en énergie fluide lorsque l'étudiant exerce une force sur les pédales, qui se transforme alors en couple. Le couple fait tourner un volant d'inertie lesté et relié à une pompe hydraulique par l'intermédiaire d'une courroie de transmission.

Siège : base confortable en gel, dont la hauteur et les côtés sont réglables sans clé.

Grue : les commandes permettent de monter ou de descendre la flèche, de virer le mât vers la gauche ou la droite à 180° et d'actionner le treuil hydraulique, équipé d'une courroie et d'un crochet pour attacher un poids.

Activités d’apprentissages

Sécurité en hydraulique.

Force et couple : chaque étudiant calcule le couple qu'il génère au niveau du volant d'inertie du vélo.

Débit par rapport au volant d'inertie et à la vitesse de la pompe.

Comment les changements de débit affectent les changements de vitesse de l'actionneur.

Comment calculer la vitesse de l'actionneur.

Source de la pression.

Corrélation entre la pompe hydraulique et la pression dans un système hydraulique.

Calcul de la force et du couple de sortie.

Changements de pression en réponse aux changements de charge.

Changements de pression en réponse aux changements de surface et de déplacement.

Changements de surface liés aux changements de pression lorsque la charge est constante.

Puissance hydraulique.

Calcul de la puissance hydraulique.

Pression différentielle.
