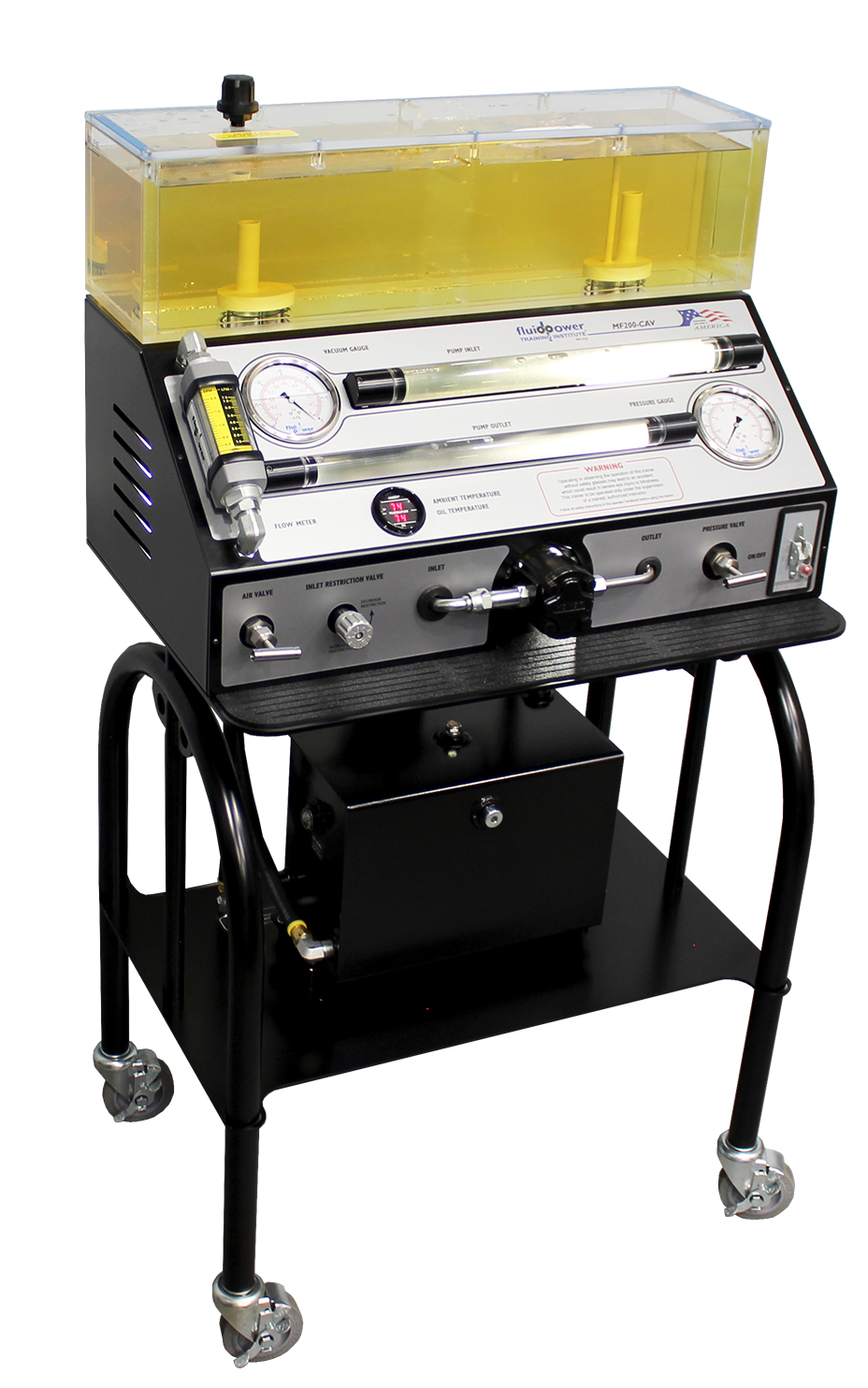

Simulateur De Cavitation De La Pompe

Permet de démontrer la restriction d’entrée normale d’une pompe.

Permet de démontrer la restriction d’entrée anormalement élevée d’une pompe.

Permet de démontrer la restriction d’entrée anormalement basse d’une pompe.

Permet de démontrer ce qui se produit lorsque l'huile est déchargée au-dessus du niveau du réservoir hydraulique et lorsque l'entrée de la pompe est trop proche de la surface de l'huile, créant un vortex.

Physique associée au fonctionnement d'une pompe hydraulique.

Fonctionnement de l'admission d'une pompe hydraulique.

Influence de la conception sur le degré de restriction à l'admission d'une pompe.

Erreurs de conception fréquentes par rapport à l'admission des pompes hydrauliques.

Pourquoi il est essentiel de connaître la restriction d'admission normale d'une pompe ?

Quel est le rôle de l'altitude dans le fonctionnement de l'admission d'une pompe ?

Quelles sont les causes d'une augmentation de restriction à l'admission de la pompe pouvant entraîner une cavitation, la cause la plus fréquente d'une restriction d'admission anormalement élevée ?

Quelles sont les causes d'une diminution de restriction à l'admission de la pompe pouvant entraîner une pseudo-cavitation ?

Quelles sont les causes les plus fréquentes d'une restriction d'admission anormalement basse ?

Que se passe-t-il lorsque le débit dépasse le niveau d'huile dans un réservoir hydraulique ?

Qu'est-ce qui provoque un vortex dans un système hydraulique ?

Pourquoi il est essentiel de suivre la tendance de la restriction à l'admission de la pompe ?

Chariot mobile en acier robuste et émaillé.

Quatre roulettes avec blocage.

Pompe à cylindrée fixe, 2,0 gpm [7,57 Lpm].

Moteur électrique monophasé, 1 hp, 115 V.

Soupape de surpression préréglée.

Soupape de restriction à l’entrée de la pompe.

Soupape de résistance réglable.

Soupape d’entrée d’air réglable.

Indicateur de débit d’entrée, 0,2–2,0 gpm (0,76-7,57 Lpm).

Indicateur du niveau d’huile numérique.

Indicateur de température ambiante numérique.

Indicateur de vide à tube de bourdon, 4 po (10 cm), à glycérine et à mercure 0-30 po (0-762 mm).

Indicateur de pression à tube de bourdon, 4 po (10 cm), à glycérine, 0–600 psi (41,4 bars).

Réservoir transparent à déflecteurs, capacité de 5,3 gal (20 Lpm).

Bouchon de remplissage type reniflard.

Hublot de visualisation du canal d’aspiration.

Hublot de visualisation du canal d’évacuation de la pompe.

Interrupteur d’alimentation avec fusible de protection thermique.

Flexibles et raccords à prise rapide en acier inox.

Plaques avant finies en aluminium brossé et anodé.

Tiroir de rangement.

Tuyau d’entrée ajustable en hauteur à l’intérieur du réservoir.

Goulotte d’évacuation de l’huile.
